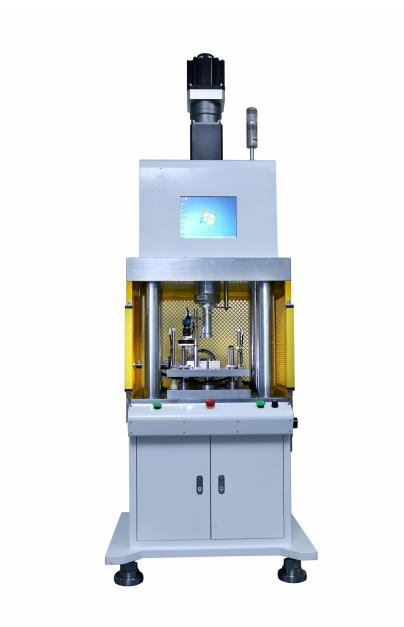

S-500伺服壓裝機
(建議2T機型以上選用四柱機,更加穩定,行程更長。)
主機結構以電動缸驅動為主,電缸以滾珠、滾柱絲桿傳動為首選,經濟適用型可采用T型絲桿,客戶可根據自身精度需求定制。各要素參數以絲杠的精度等級為準,使用壽命亦參考絲桿的使用壽命。在機械結構理論范圍內,客戶的非標定制結構由若克提供專業意見定制?,F(xiàn)有若克主機通過千錘百煉的實驗結論,合理定義為0.5T; 2.0T; 5T;10T四款機型,壓力涵蓋0.1-10T范圍,滿足精密壓裝組件的基本需求,如需定制,可做非標選型。依托先進的加工設備,機型裝配精度達到行業最高標準,機架結構穩定性按更高級別選配,完全滿足對應壓力等級的需求,經久耐用,客戶可做升級使用,以若克系統參考意見為準,具體參數若克系統將根據客戶實際工況做選配。由于選用高級別機械結構,同等參數級別,若克系統產生的變形量更小,變形量的偏差范圍更小,即便產生變形量,依托強大的軟件修正功能,可將變形量修正在合理的公差范圍內。
控制電腦
控制系統選用工控機,自主研發FPGA控制板卡、軟件,控制板卡與軟件完美結合,有別與傳統PLC控制,控制精度、準度上升至新的數量級。傳統PLC數據采集受控,采樣點不超200點每秒,工控機采樣數據超2000點每秒,峰值可達4000點每秒。同時數據采集相對PLC上升到更高的級別,采集快,系統擴展性好,數據存儲,PLC存儲空間太有限,該系統可做存儲空間的拓展,依據客戶選配。軟件在工控電腦編寫,與上下游對接方便。通過特有的包絡線技術,可對壓裝過程中力-位移-速度關系做最精密的監控,實時反饋數據,為客戶的選材、工作效率匹配最佳的壓裝方案。
該系統采用先進神經元算法的全閉環控制。分析數據曲線非常方便,為程序優化提供無限可能,能夠滿足客戶任意的合理壓裝要求。
傳統PLC控制系統局限于分析某個位置對應力的范圍,壓裝系統能夠分析位移、力形成的函數區間。
該系統提供了強大的數據匯總、聯網功能。程序預留數據接口,可以導出原始數據,亦可方便的上傳、下載。強大的數據分析功能,能夠迅速定位不合格區域,方便及時發現問題。系統預留多個IO接口,方便與外部設備進行無縫對接。針對不同的壓裝預案,系統具有多批次保存控制程序功能。
壓裝系統可以設定精確位置停止,設定精確力值停止等多種壓裝模式;輕松完成多段壓裝工作要求;在有效行程內,可以任意設定精確位置停止,設定精確力值停止,位置重復精度為正負0.01mm,壓力重復精度為正負1%;系統具備強大的機械剛性變形修正功能;能根據試樣的不同高度而動態調整壓裝目標;多臺系統可組成一個分布式網格,便于數據匯總、分析;該系統有研發和生產兩個版本,可根據客戶需求選配。
機架(選配)
根據產線、人工需求,結合人體力學,承重壓力,壓裝系統提供幾款標準支撐機架供客戶選擇,也可根據客戶需求定制。可提供立式、斜角、臥式,龍門,多角度壓裝等機架結構形式。
壓裝系統工作流程

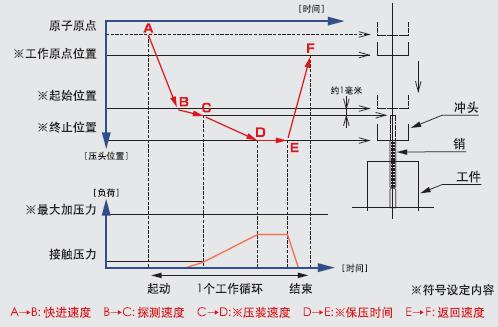

整個壓裝過程分為快進、探測、壓裝、保壓、返回五個階段。開機時控制系統會自動啟動,同時機器會自動尋找機械零點,設置完壓裝參數后,雙手按下運行按鈕,壓頭將在此位置以快進速度下降到探測位置,然后以探測速度下降,開始探測過程。探測過程直到所設定的探測限制位置(或探測限制載荷)為止,如到了探測限制位置(或探測限制載荷)還未探測到工件,壓頭將停止動作,壓頭自動返回工作零點。在探測過程接觸壓力達到設定值時,壓頭自動切換到壓裝速度開始壓裝工件。壓裝到設定位置(或設定載荷)時將按用戶所設定的保壓時間保壓,保壓時間結束后壓頭以設定速度返回至所設置的工作零點。由此,完成一整套壓裝流程。在五個階段動作進行時,設備配套的ROK控制系統完成數據的采集、診斷,實時保證壓裝各階段的可靠性。
流程如下圖:
控制軟件中設定具體壓裝參數后,雙手啟動運行按鈕,伺服壓裝機參照己設定參數運,如下圖曲線所示(華澤提供軟件控制界面)
試樣壓裝完成后,試樣結果數據和壓力位移曲線顯示在電腦上,實時控制過盈配合質量,同時滿足試樣數據可追溯管理。實時檢測并去除不良品,實現生產檢測一體化,同時,也可以幫助優化工藝技術參數和設計。
流程特點如下:
1.具備在任意壓裝位移范圍內檢測壓力的范圍(最大值和其它數值),從而判定是否滿足設定質量控制條件。
2.具備壓力和位移的實時變化遍歷過程,便于分析整個壓裝過程中的實時變化,從而判定是否滿足設定質量控制條件。
壓裝系統標準機型參數
機型 |
LD-50 |
LD-200 |
LD-500 |
LD-1000 |
||
最大壓力(kN) |
5 |
20 |
50 |
100 |
||
壓力范圍(N) |
40-5000 |
80-20000 |
200-50000 |
320-100000 |
||
力分辨率(N) |
0.15 |
0.3 |
0.76 |
1.52 |
||
壓力準確度等級 |
1級 |
|||||
最大行程可定制 |
80-150 |
80-150 |
100-200 |
100-200 |
||
位移分辨率 |
0.000125 |
0.000125 |
0.0003 |
0.0003 |
||
定位精度 |
±0.01 |
±0.01 |
±0.01 |
±0.01 |
||
壓裝速度 |
0.01-35 mm/s |
|||||
空載速度 |
125mm/s(可定制) |
|||||
可設定最小速度 |
0.01 mm/s |
|||||
保壓時間 |
可設定,可做持久保壓 |
|||||
可設定最小保壓時間 |
0.1 s |
|||||
設備功率(kW) |
|
2KW |
4.4KW |
7.5kw |
||
供電電壓(V) |
單相AC220 |
三相380伏 |
三相380伏 |
三相380伏 |
||
外形尺寸 |
可定制 |
